Окно 'Автоматические установки'. В главном окне программы применена установка 'CT-ABDOMEN'. Для всех серий CT будет автоматически включаться разбивака 2х2. Для остальных серий разбивка останется той, которая установлена в установке 'по умолчанию'. Сейчас установлено 1х1 (на снимке этого не видно).

Опции сохранения дополнительного формата AVI.

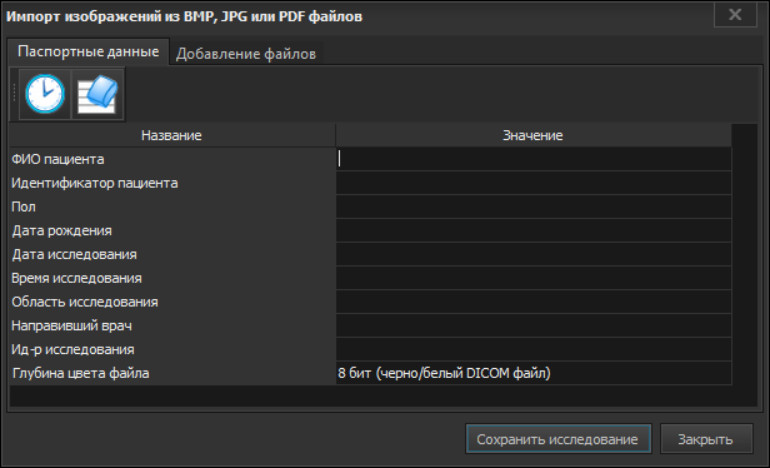

Окно импорта из не DICOM форматов файлов (дайкомайзер). Поддерживается BMP, JPG, PDF. Можно задать паспортные поля, получающуюся битность (цветные или ч/б). Результат будет добавлен в базу в модальности OT или DOC в полностью стандартном формате.

Окно запроса списка исследований из удаленного устройства (DICOM Query).

Окно запроса списка исследований из удаленного устройства. Режим нечеткого поиска. Если удаленное устройство поддерживает такой режим, будет применен поиск по фонематически близким написаниям фамилий. Махаон Архив поддерживает такую функциональность. Применен алгоритм 'Метафон'.

Окно импорта из DICOM файлов. Это наиболее быстрый способ открытия файлов из папки, папок или любых архивов. Работает драг-дропом файлов или папок на главное окно станции. Выводится список найденных исследований, можно выбрать отдельные файлы, серии, исследования, открыть на просмотр или сразу же добавить в базу и открыть. Также можно задать обновленные данные во время импорта (удобно при импорте данных со сторонних компакт-дисков в локальную базу станции).

Окно создания автоматической установки. Предназначено для быстрого создания автоматичекой установки (hanging protocol). Можно выбрать условия применения установки а также список автоприменяемых параметров в момент открытия исследования.

Окно настройки панелей главного окна программы.

Настройка предопределенных значений window/level.

Главное окно программы. Варианты расположения элементов управления.

Главное окно программы. Варианты расположения элементов управления.

Главное окно программы. Варианты расположения элементов управления. Полноэкранный режим.

Исследование RF - колоноскопия, открыто четыре серии одновременно.

Окно печати изображений. Режим 'один к одному', 100% размер. При таком режиме размеры изображения на листе бумаги или пленки должны соотвествовать реальным размерам объектов.

Окно печати изображений. Режим 'один к одному', 110% размер. При таком режиме размеры изображения на листе бумаги или пленки будут на 10% больше реального размера объектов.

Окно печати изображений. Режим 'оверлеи на первом изображении'. Ландшафтное отображение макета печати.

Открытие суб-серий в серии. Открыто пять суб-серий, которые были автоматически обнаружены станцией в серии. Обнаруживаются множество различных вариантов разбивок в пределах серии.

Выбор суб-серии (или всех сразу) для последующего открытия в инструменте, например, в 3D визуализации.

Подготовка к расчету ИКД карты.

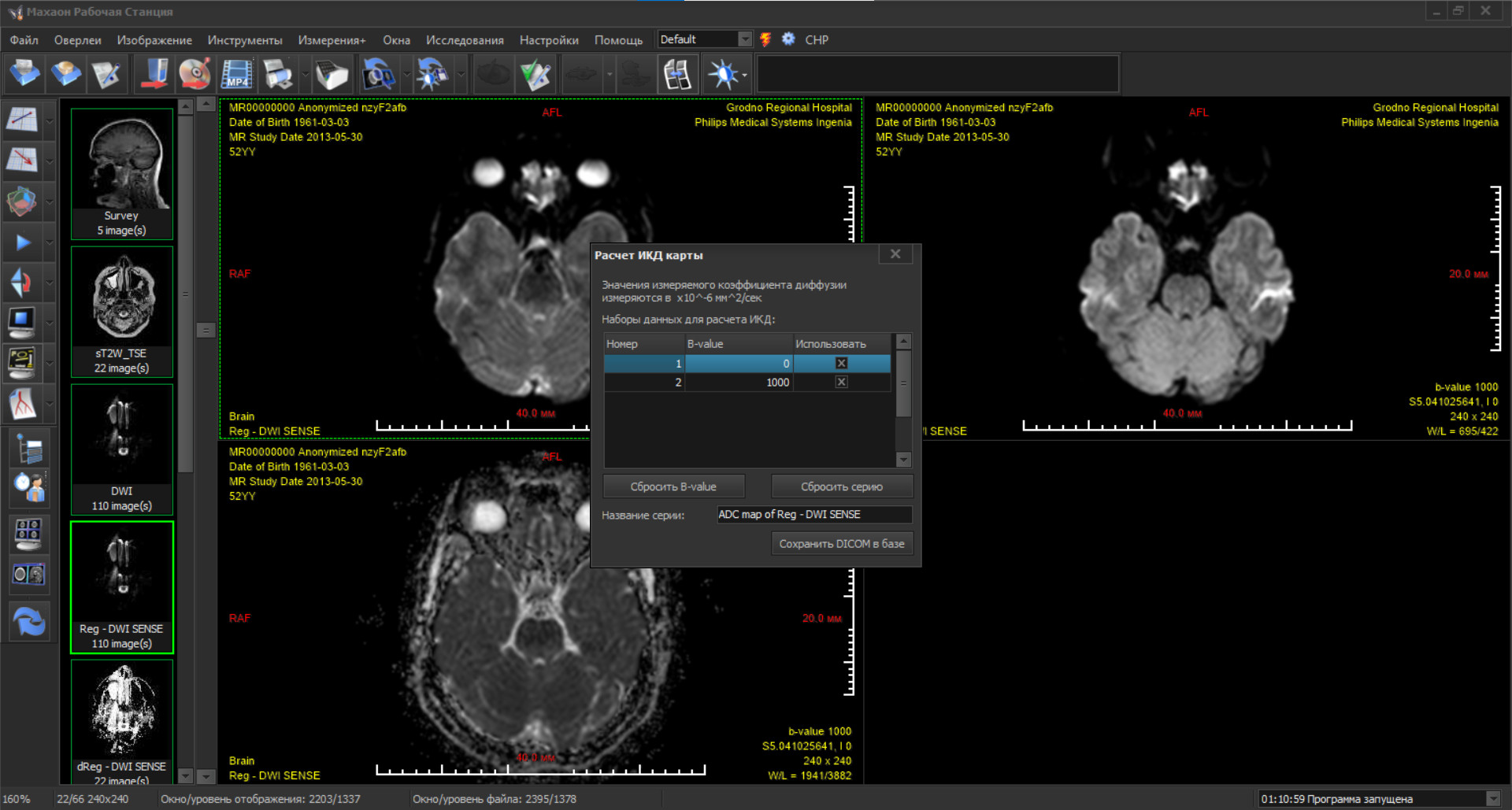

Расчет ИКД карты. Расчитанную серию можно сохранить в базе данных.

Выбор серии(й) для слияния с текущей. Может быть полезно для 3D визуализации или расчетов ИКД карт.

Инструмент 3D курсор. Позволяет отобразить одну и ту же точку в нескольких проекциях.

Инструмент склеивание изображений. После склеивания изображение можно сохранить в базе данных.

Одновременная работа на двух мониторах.

Использование MPR в MR.

Махаон сервер. Принято исследование.

Одновременная работа на двух монторах. Открыто два исследования CT.

Одновременная работа на двух монторах. Открыто два исследования CT. Слева включена разбивка 2х2, справа - отображены две серии исследования. Можно открывать исследования на множестве мониторов одновременно (до 8-ми - ограничение Windows) одной кнопкой - 'открыть на свободном мониторе'. Станция сама найдет монитор, который не занят окнами с исследованиями и откроет там новое окно.

Отображение structured reports (структурированных отчетов). Возможен просмотр отчетов и их печать.

Structured report (структурированный отчет), продолжение.

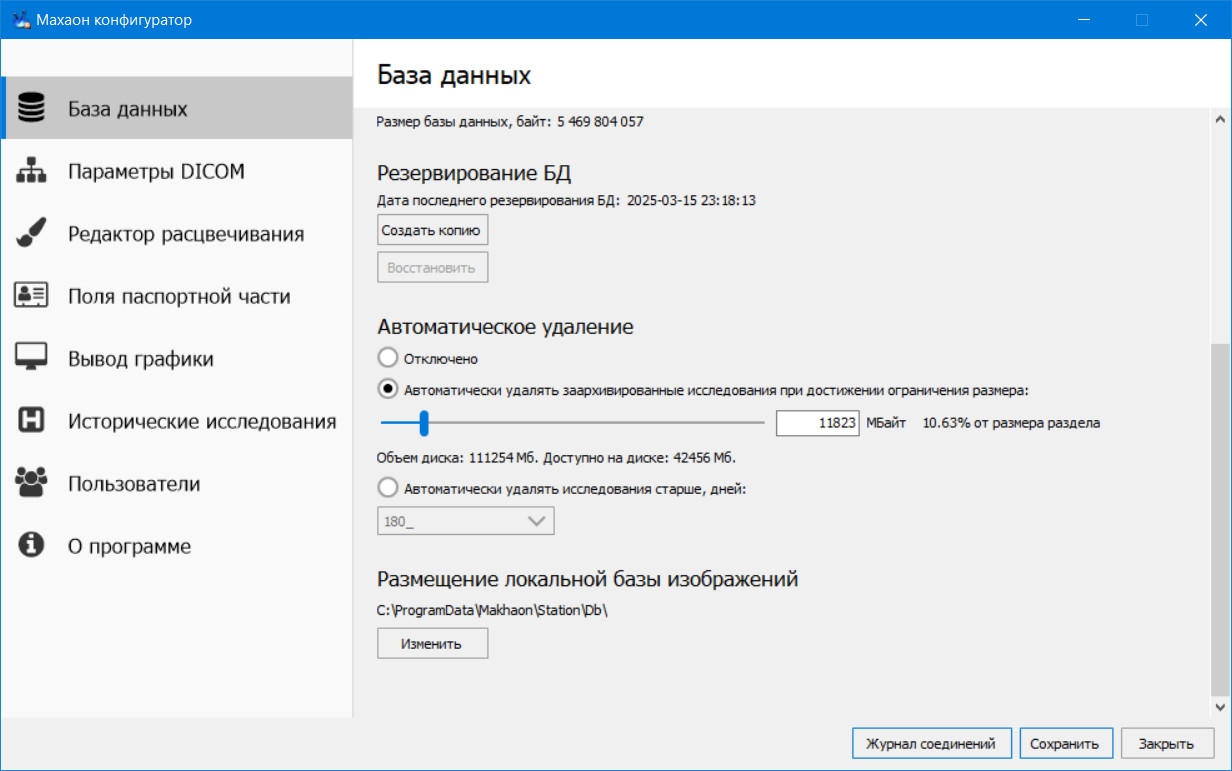

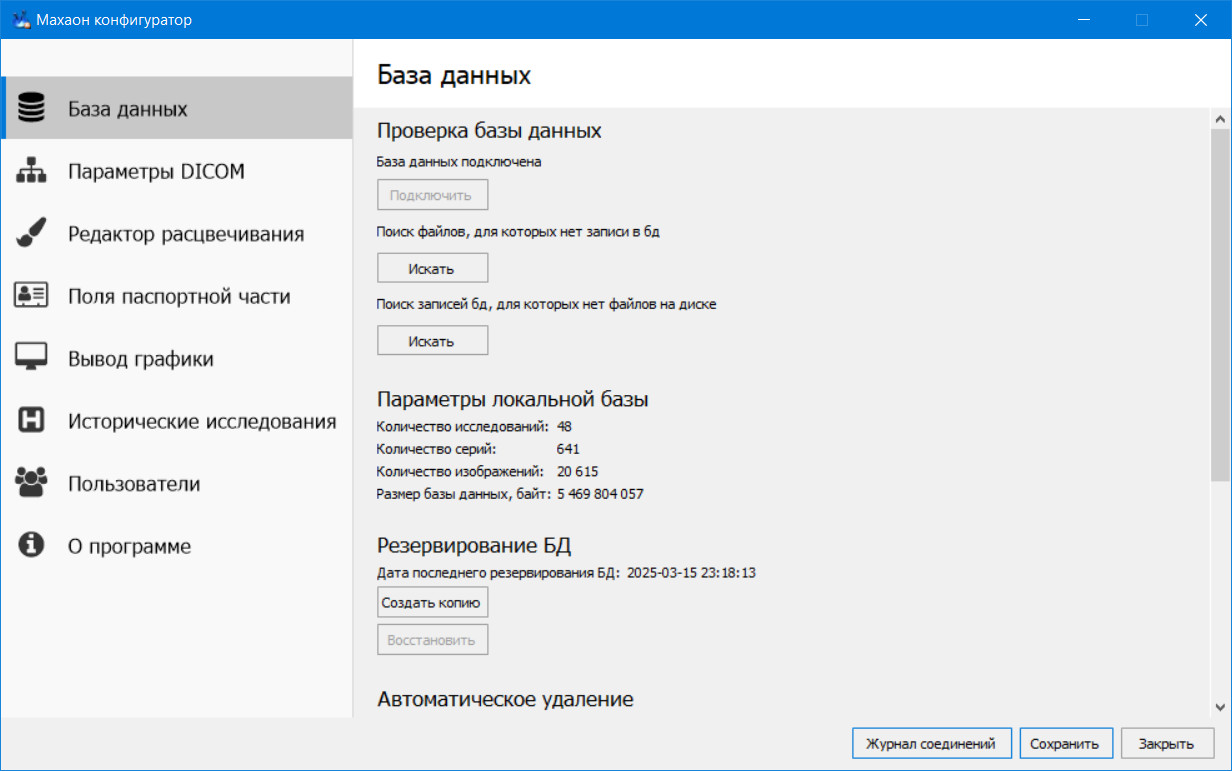

Программа 'Махаон конфигуратор'. Закладка 'База данных'.

Программа 'Махаон конфигуратор'. Закладка 'База данных', продолжение.

Программа 'Махаон конфигуратор'. Закладка 'Параметры DICOM'.

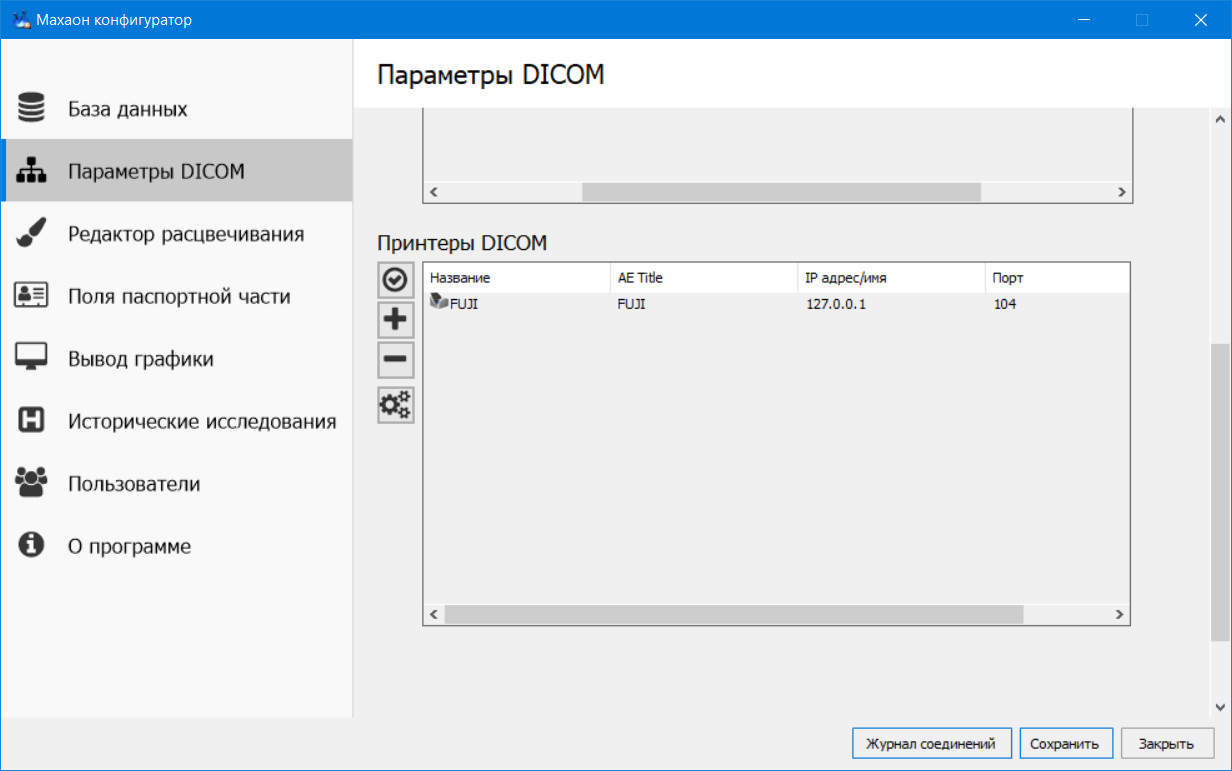

Программа 'Махаон конфигуратор'. Закладка 'Параметры DICOM', продолжение.

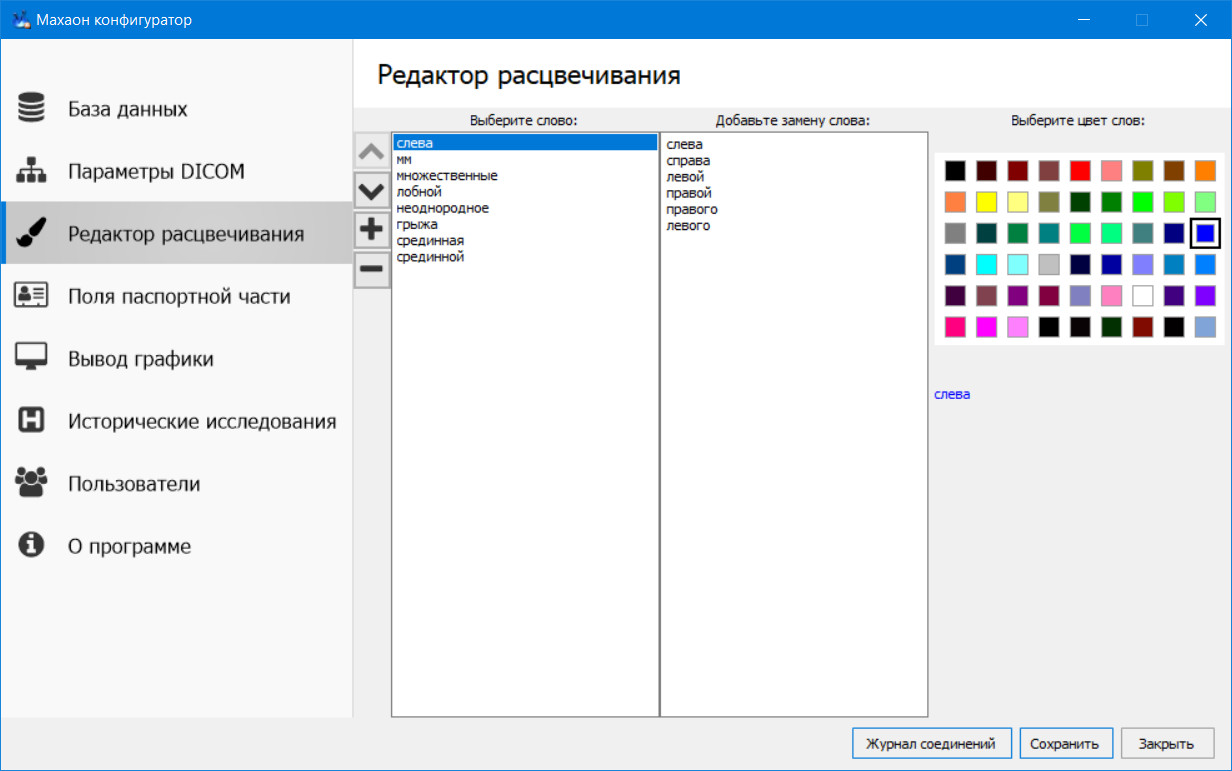

Программа 'Махаон конфигуратор'. Закладка 'Редактор расцвечивания'.

Программа 'Махаон конфигуратор'. Закладка 'Поля паспортной части'.

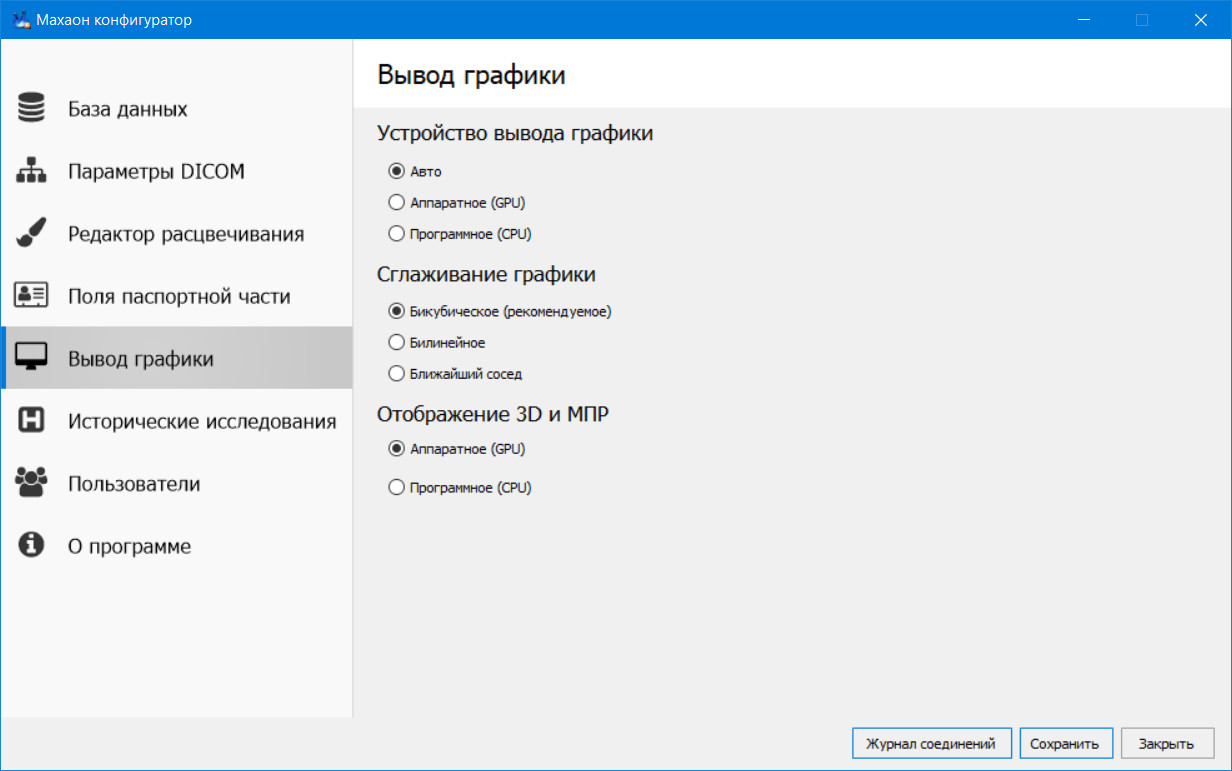

Программа 'Махаон конфигуратор'. Закладка 'Вывод графики'.

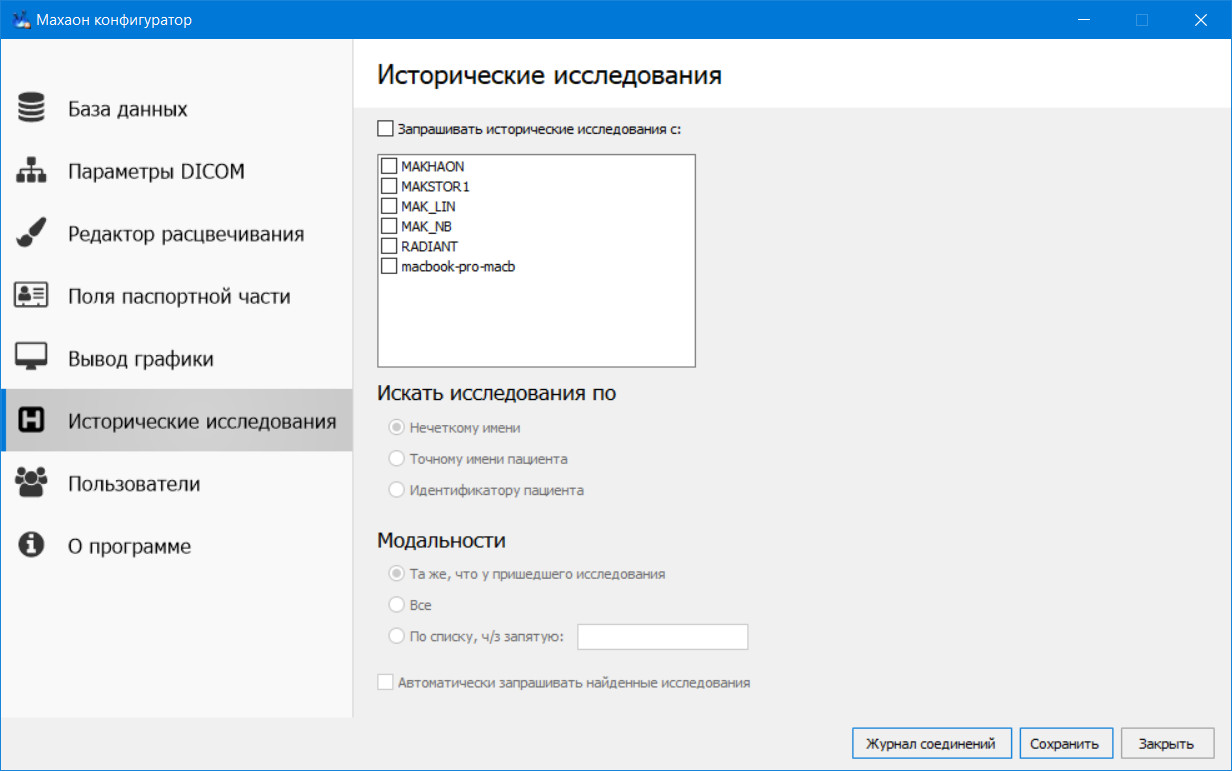

Программа 'Махаон конфигуратор'. Закладка 'Исторические исследования'.

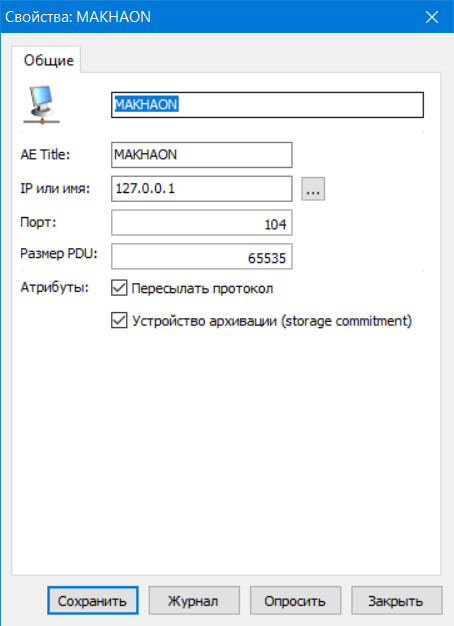

Программа 'Махаон конфигуратор'. Свойства DICOM устройств.

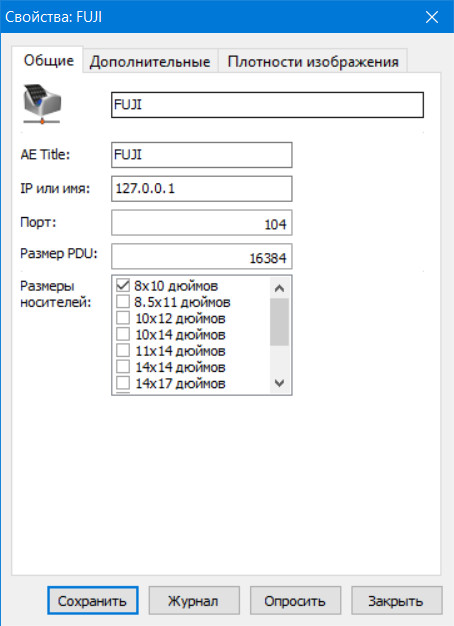

Программа 'Махаон конфигуратор'. Свойства DICOM принтеров общие.

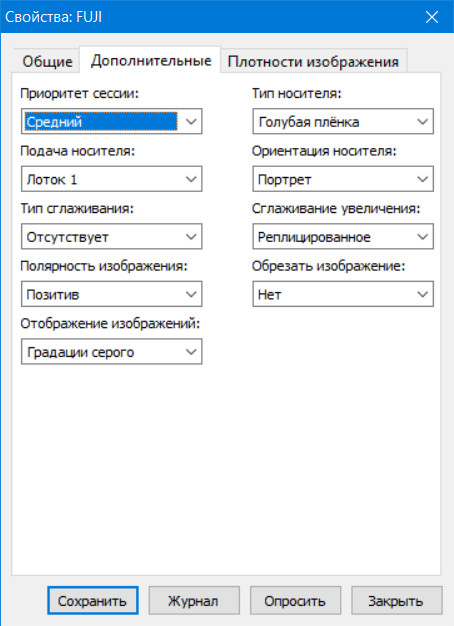

Программа 'Махаон конфигуратор'. Свойства DICOM принтеров дополнительные.

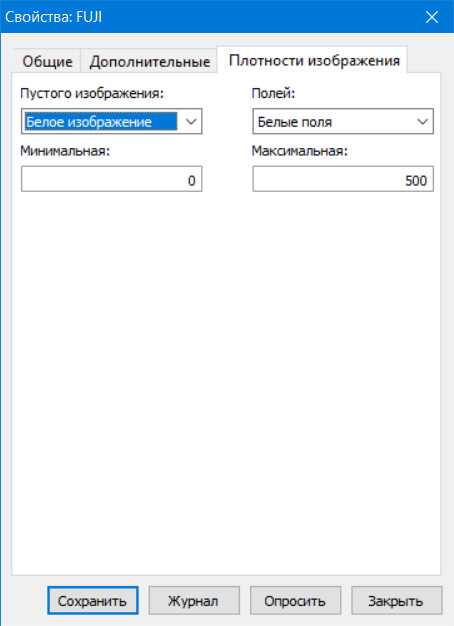

Программа 'Махаон конфигуратор'. Свойства DICOM принтеров, плотности изображений.

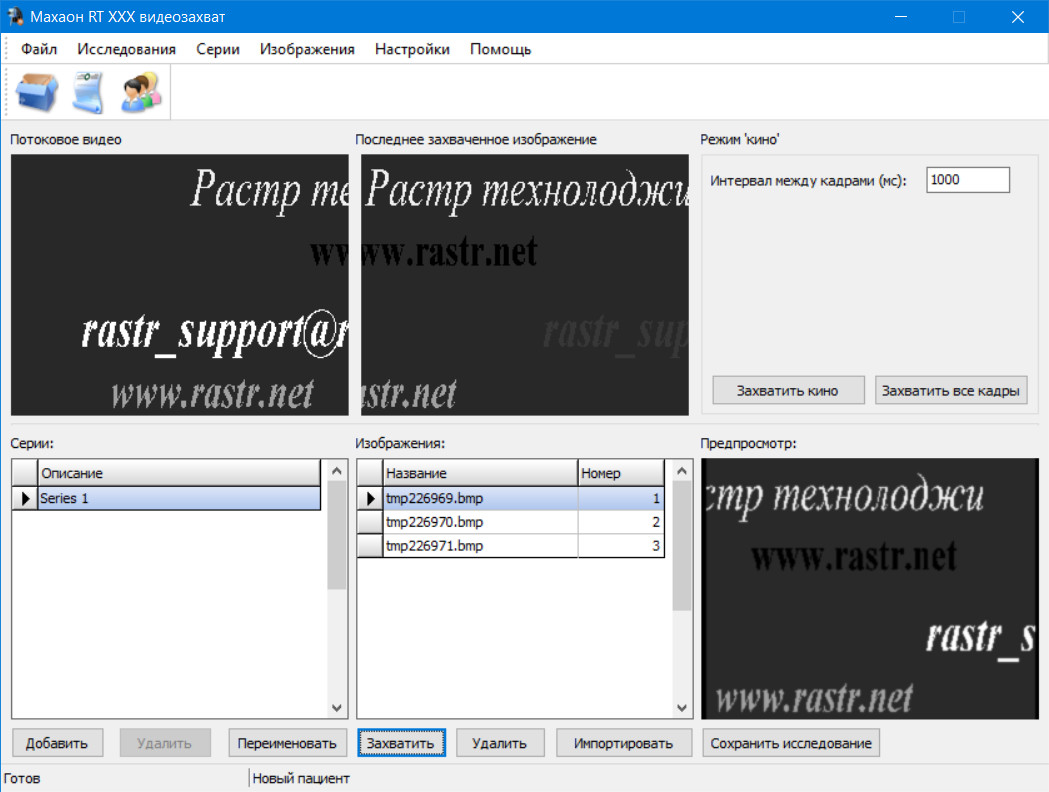

Видеозахват. Главное окно программы. Захвачено три изображения.

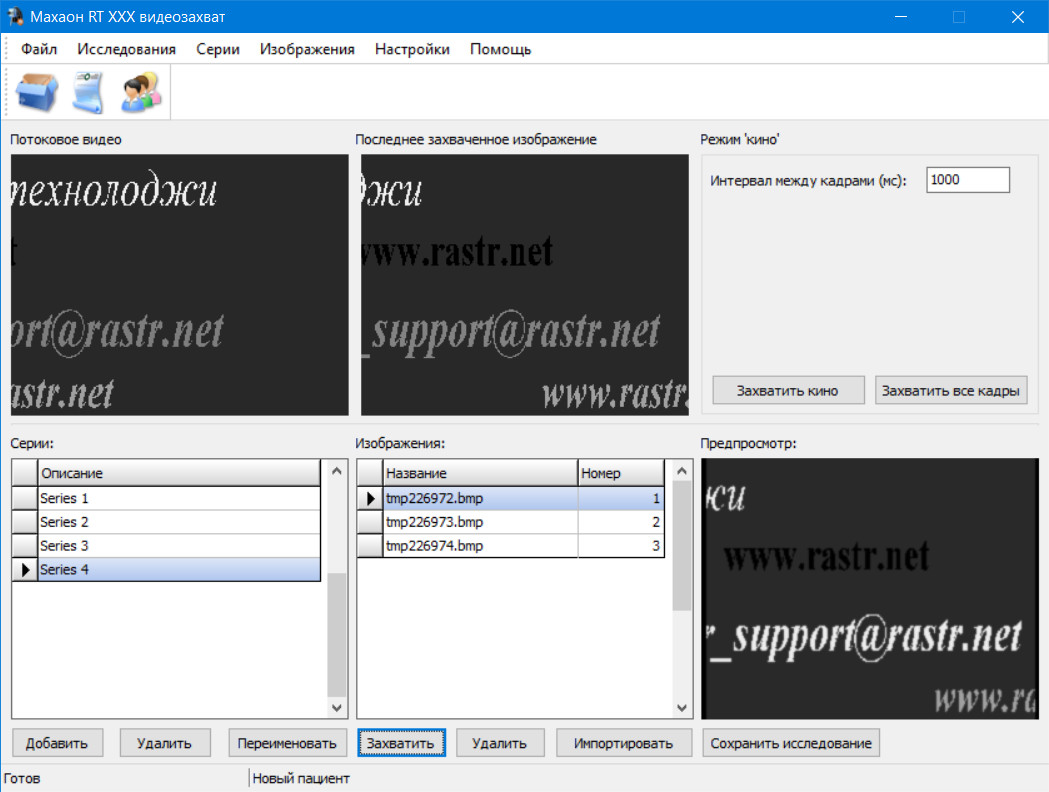

Видеозахват. Главное окно программы. Захвачено четыре серии изображений.

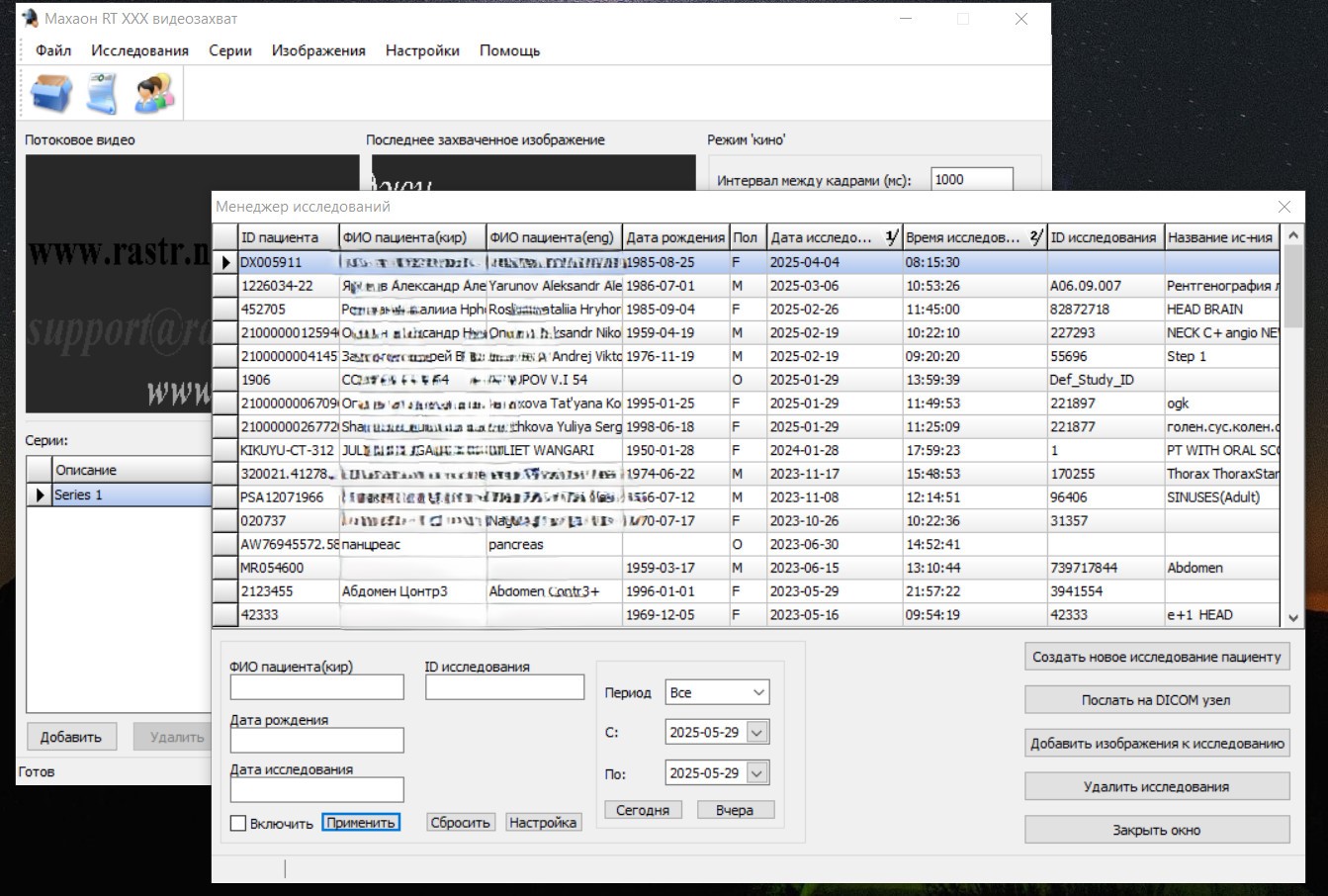

Видеозахват. Менеджер исследований. Можно создать новое исследование, послать существующие на DICOM устройство и добавить изображения к исследованию.
